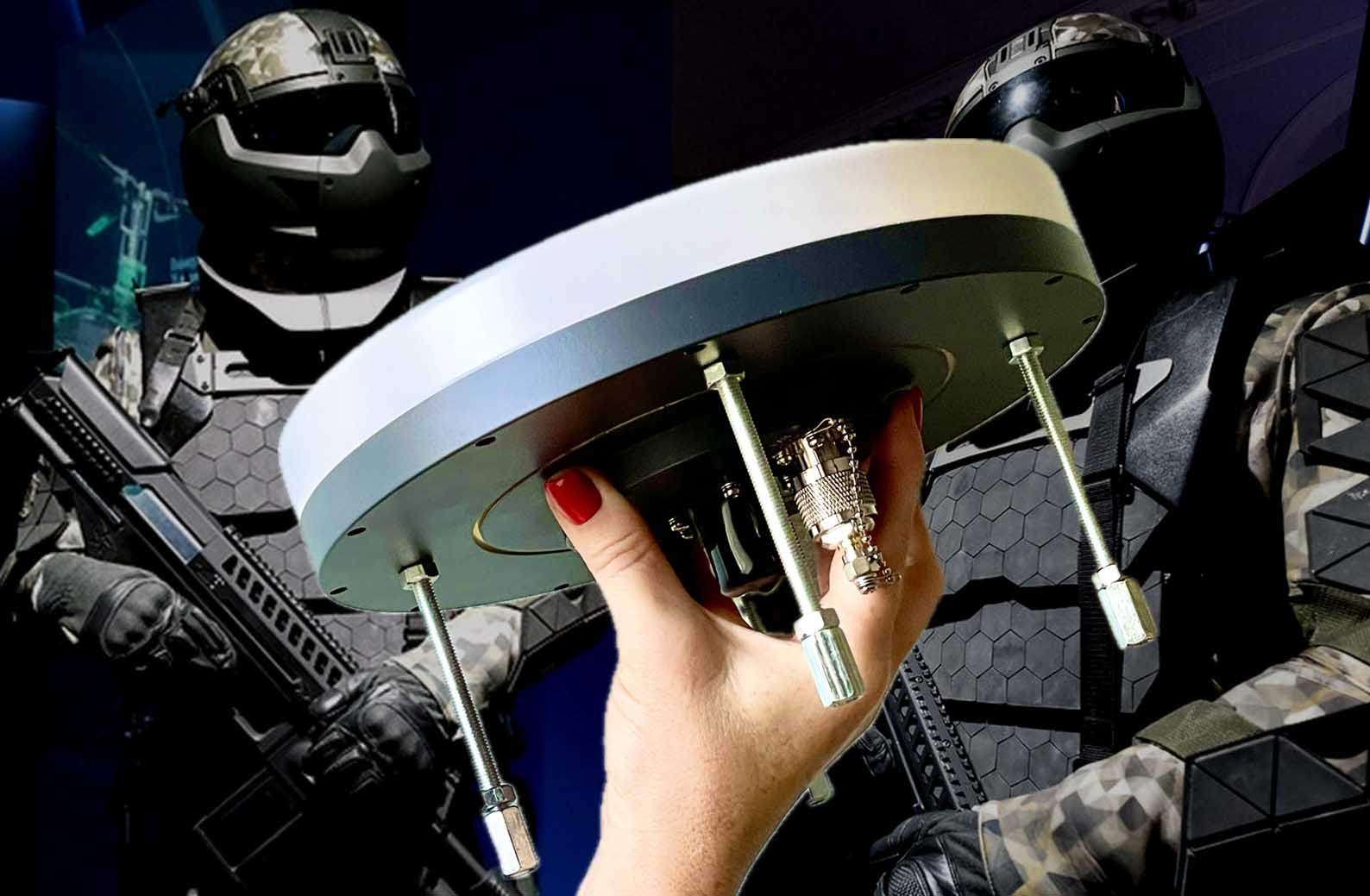

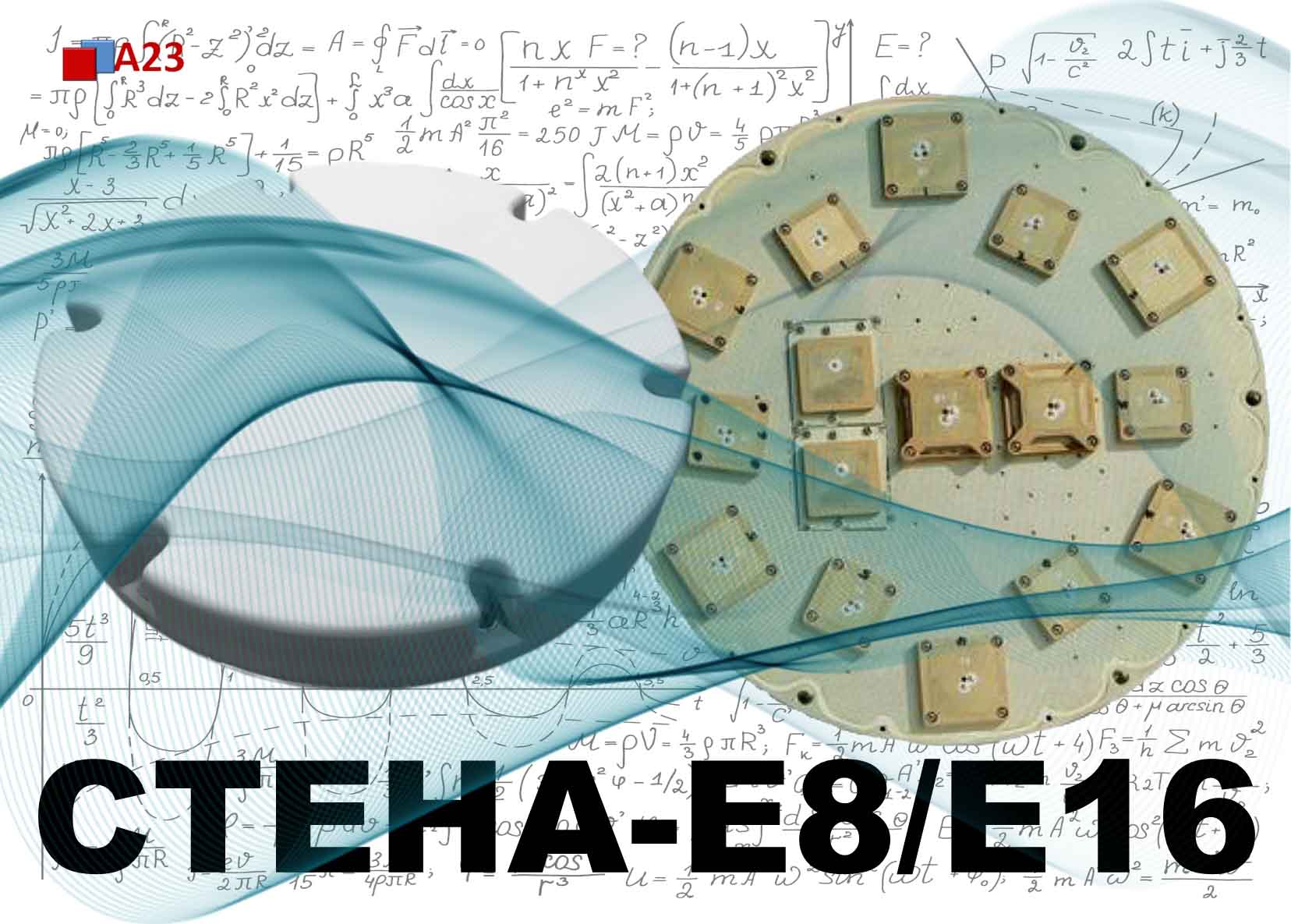

Помехоустойчивая навигационная аппаратура ГЛОНАСС (далее Изделие) СТЕНА-Е8 предназначена для защиты от преднамеренных помех средств радиоэлектронной борьбы сигналов глобальных навигационных спутниковых систем (ГНСС) и подключения к навигационному оборудованию воздушного, наземного и морского базирования.

Основные технические характеристики:
Принимаемый и защищаемый диапазон навигационных сигналов: 1164 - 1610 МГц
Количество элементов антенной решетки: 8
Подавление широкополосных помех: не менее 40 дБ
Помехоустойчивость (с приемником ГНСС): не менее 100 дБ
Максимальное количество одновременно подавляемых помех: 7
Система охлаждения: воздушная
Напряжение питания: от + 12 до + 24 В
Потребляемая мощность: 20 Вт
Рабочая температура (после 30 сек работы): - 60º C до + 85º C
Масса: 2600 грамм
Габаритные размеры: 230 х 40 мм

Исполнение СТЕНА-Е8: по ГОСТ РВ 20.39.304-98 п.2.1.3 (аппаратура надводных кораблей)



Информация для заказа:

Изделие “СТЕНА-Е8” ПРЦЛ.468166.004

Изделие “СТЕНА-Е8” ПРЦЛ.468166.004-001 (вариант исполнения с навигационным приемником А23НП)






Номограмма позволяющая исследовать функциональную зависимость радиуса подавления СТЕНА-Е8 от мощности средств РЭБ без использования формул




Внимание!
В настоящее время некоторые предприятия ОПК России пытаются возложить на себя функции по метрологической экспертизе ПАСН. Однако, довольствующим органом Минобороны России, в части навигационной аппаратуры потребителей, является Военно-топографическое управление Генерального штаба Вооруженных Сил Российской Федерации. Согласно приказа № 3 Министра обороны РФ от 15.01.2019 года “Об установлении порядка проведения в Вооруженных силах Российской Федерации обязательной метрологической экспертизы образцов и комплексов вооружения, военной и специальной техники и технической документации” обязательная метрологическая экспертиза (ОМЭ) возложена на "Главный научный метрологический центр" Минобороны России (ФГБУ "ГНМЦ" Минобороны). На Управление метрологии Минобороны России возлагается организация проведения ОМЭ в Вооруженных Силах.

Выписка из методик испытаний изделий "СТЕНА-E4/E8" привидены здесь !
